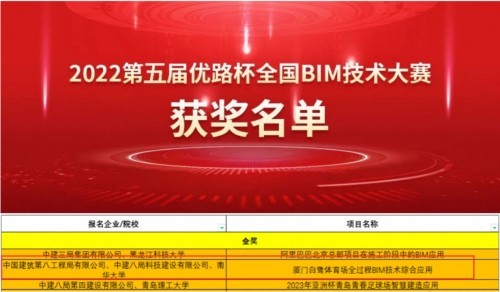

近日，2022第五届优路杯全国BIM技术大赛获奖名单揭榜，中建八局上海公司福建分公司厦门白鹭体育场再次斩获企业组-工业与民用建筑施工方向金奖，成为继荣获第十一届“龙图杯”全国BIM大赛一等奖，第三届建设工程行业BIM大赛一等成果奖，第二届“新基建杯”中国智能建造及BIM应用大赛特等奖后的第四个国家级BIM殊荣！

白鹭体育场效果图

白鹭体育场项目位于厦门翔安区海滨，建筑面积18.06万㎡，作为国内首例可升降移动看台的甲级体育建筑，可实现足球场和田径场之间自由切换：足球模式下，白鹭体育场可容纳60592个坐席；田径模式下，体育场可容纳53405个坐席。建筑最高点86.25m ，南北拱结构跨度约350m，且南侧开口约80m宽，东、北侧部分观众(约占总座位数1/3)观看比赛同时能欣赏美丽的海景。建筑风格造型取传统大厝曲线神韵，建成后可承办一系列国际、国内高水平赛事。

一、BIM创新集成，助力快速建造

项目之初，成立以项目经理为总负责，项目总工为具体实施负责人，详尽编制BIM实施策划方案，多部门联动、全员协同的组织架构。结合各部门实际业务需求，充分利用BIM核心技术手段，统筹深化及校核43项专项设计工作，从技术层面分析设计，指导界面划分，保障加工安装合理，精度控制准确，减少交叉作业，实现快速建造。

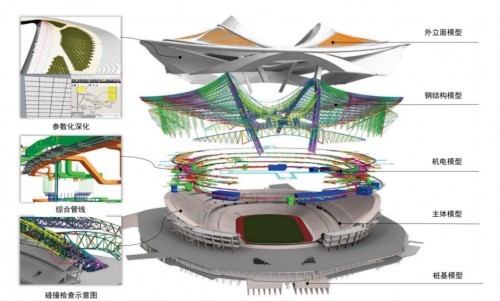

白鹭体育场BIM模型

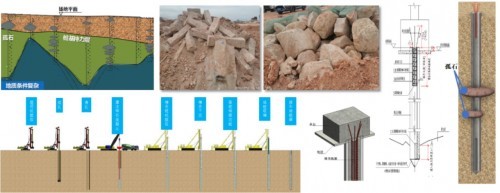

地质情况复杂辅助配桩

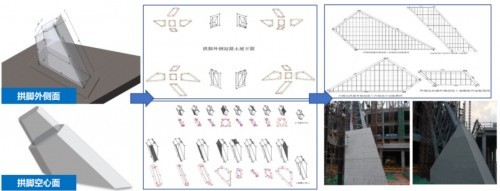

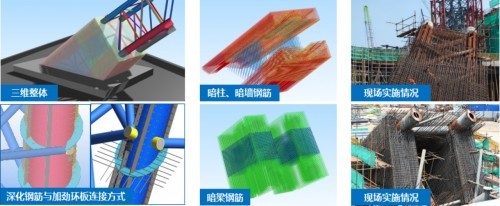

巨拱拱脚钢筋、模板优化

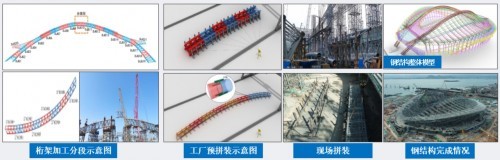

钢结构数字化预拼装

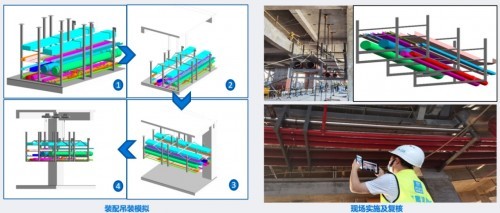

机电管段整体装配式吊装

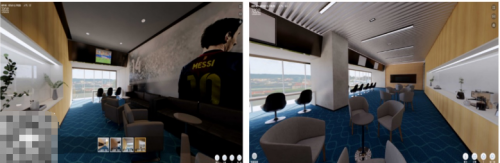

精装虚拟样板

二、 参数设计深化，实现精准施工

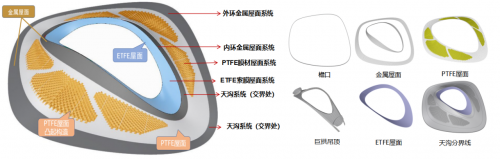

体育场屋面工程由六大系统构成：金属屋面系统、天沟系统、PTFE膜材屋面系统、ETFE索膜系统、檐口系统、巨拱之间吊顶系统。屋面东、西与南、北均不对称，高低起伏顺曲面变化。屋面东、西与南、北均不对称，高低起伏顺曲面变化，南北跨度达到了350m，比国内辽宁号航空母舰还要长60m，安装高度达到了85m，相当于28层常规住宅楼的高度。通过Rhino及Grasshopper参数化插件处理进行檩托、檩条、屋面板、装饰板、铝板幕墙、巨拱外包等各构造层实体放样。金属屋面系统工艺复杂,按照工序先后进行实体模型建模，装饰铝板由模型导出数据进行机械化加工，使生产效率提高30%。

屋面模型分解

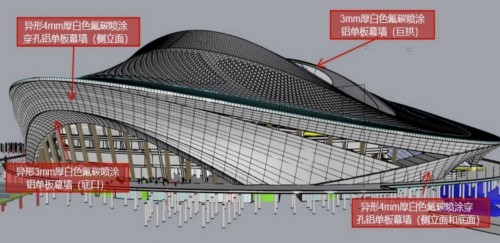

幕墙模型示意图

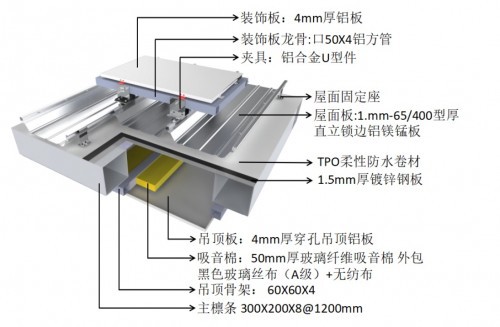

屋面构造示意图

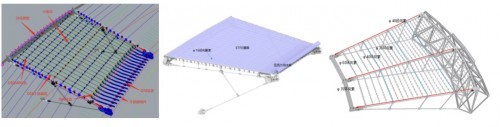

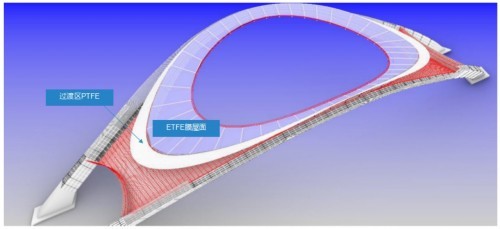

内环膜结构及单跨示意

三、 模拟数据分析，辅助看台转换

可转换看台应用方面，白鹭体育场采用中国首例、国际第三例可转换看台，可实现足球模式与田径模式的相互转换，研发设计难度大，施工精度高。采用MIDAS GEN、Tekla、Revit等BIM技术进行前期研发设计、分8个关键阶段对转换过程进行受力分析与逐帧模拟。场内共10个单元块，满足各单元独立抗震的设计要求。项目为了验证可转换看台的科学性，及解决可转换看台在施工过程中的微量变形对高精度转换节点的影响，选取了其中的G-3单元作为试验段，进行转换试验、振颤试验及其他节点设备单项试验，以使得在正式施工阶段可以顺利进行，确保施工质量与工程进度完美履约。

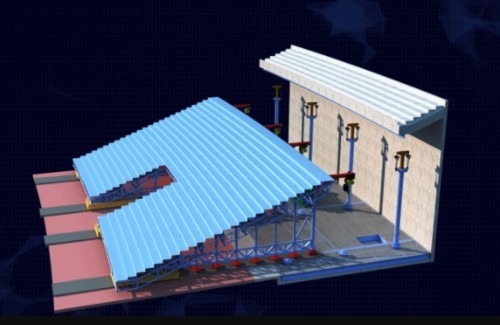

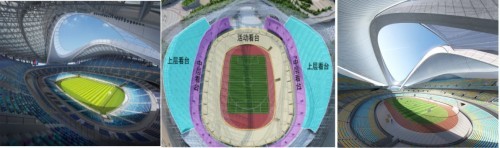

活动看台示意

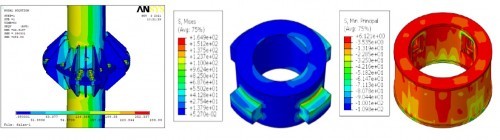

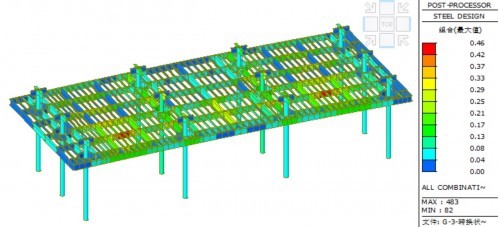

构件有限元分析

G-3段活动看台转换示意（动图）

四、5G信息传输，打造数字工地

体育场钢屋盖造型独特复杂，屋盖总用钢量约3万吨，由6万个形状大小各异的管子拼装而成，屋盖的安装与卸载是施工过程的重要环节

团队搭建5G网络监测平台，将钢结构BIM模型导入项目监测系统，自带5G信号的监测点在模型中高亮显示，数据可自动传输至监测系统平台，进行温度、风速、钢结构应力位移的实时监测，监测系统设置自动报警程序，全面保证钢结构安装、卸载施工的安全性，确保钢屋盖结构的顺利施工。

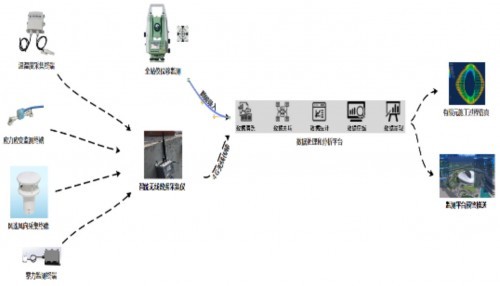

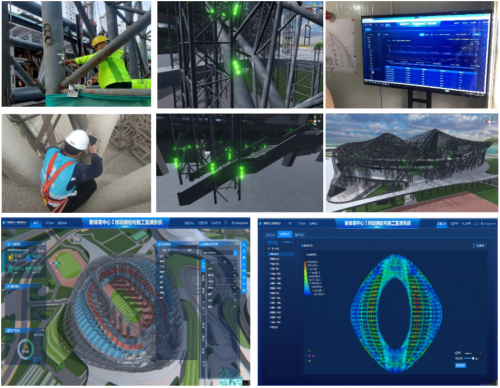

钢结构监测平台实时数据分析

同时，厦门白鹭体育场项目作为福建省首批智慧工地试点项目，搭建智慧工地平台，结合物联网、大数据、云计算等新技术，为施工过程管理提供先进技术手段，通过对“人、机、料、法、环、测” 的全方位感知，构建工地数字化体系，从劳务、安全、质量、生产等方面进行5G数字孪生智慧工地平台模块化应用，实现信息协同共享、决策科学分析、风险智能预控，有效弥补传统方法和技术的监管难点。

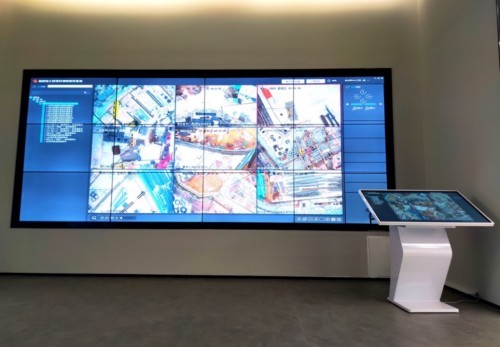

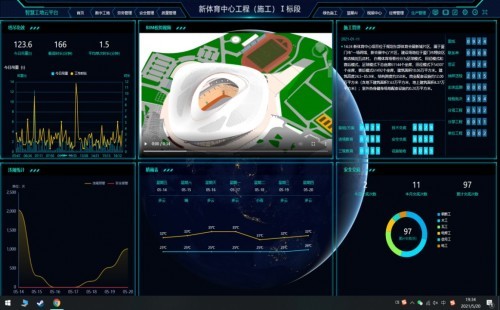

信息集成智慧工地平台

 五、科技引领提升，塑强原创优势

项目科技成果

创新是引领发展的第一动力，项目部依托党员创新工作室，孵化七大攻关小组，创新性研发遇孤石条件植桩施工等专利28项，QC及其他各类成果奖项23项，发表论文6篇，申报市级课题、示范工程6项，基于BIM技术，不断探索专利、论文、QC、技术成果推广应用形成高质量发展核心竞争力。

科技赋能，匠心“质”造，项目团队将一如既往按照集团“136工程”、局“221+工程”总部署，践行“科技建设赋新未来”的公司愿景，推动项目品质建造以数字化、智能化手段，不断助推企业数字化转型迈上新台阶！（罗钦富、王淑男）
